君诚卓雅ZY-907N乙烯基玻璃鳞片胶泥检测报告解读

报告基本信息

产品名称：乙烯基玻璃鳞片胶泥（含底胶和面胶）。

产品型号：ZY-907N。

商标：君诚卓雅。

委托单位：廊坊卓雅防腐设备有限公司。

制造厂商：廊坊卓雅防腐设备有限公司。

报告编号：ZCTC260323V006C13。

检测机构：中测检测认证（深圳）有限公司。

检验类别：委托检验。

样品来源：客户送样。

样品数量：5kg。

送检日期：2026年2月26日。

检验日期：2026年2月27日至2026年3月20日。

报告日期：2026年3月20日。

检测依据：HG/T 3797—2021《玻璃鳞片衬里胶泥》。

检验结论：合格。

ZY-907N检测了哪些项目

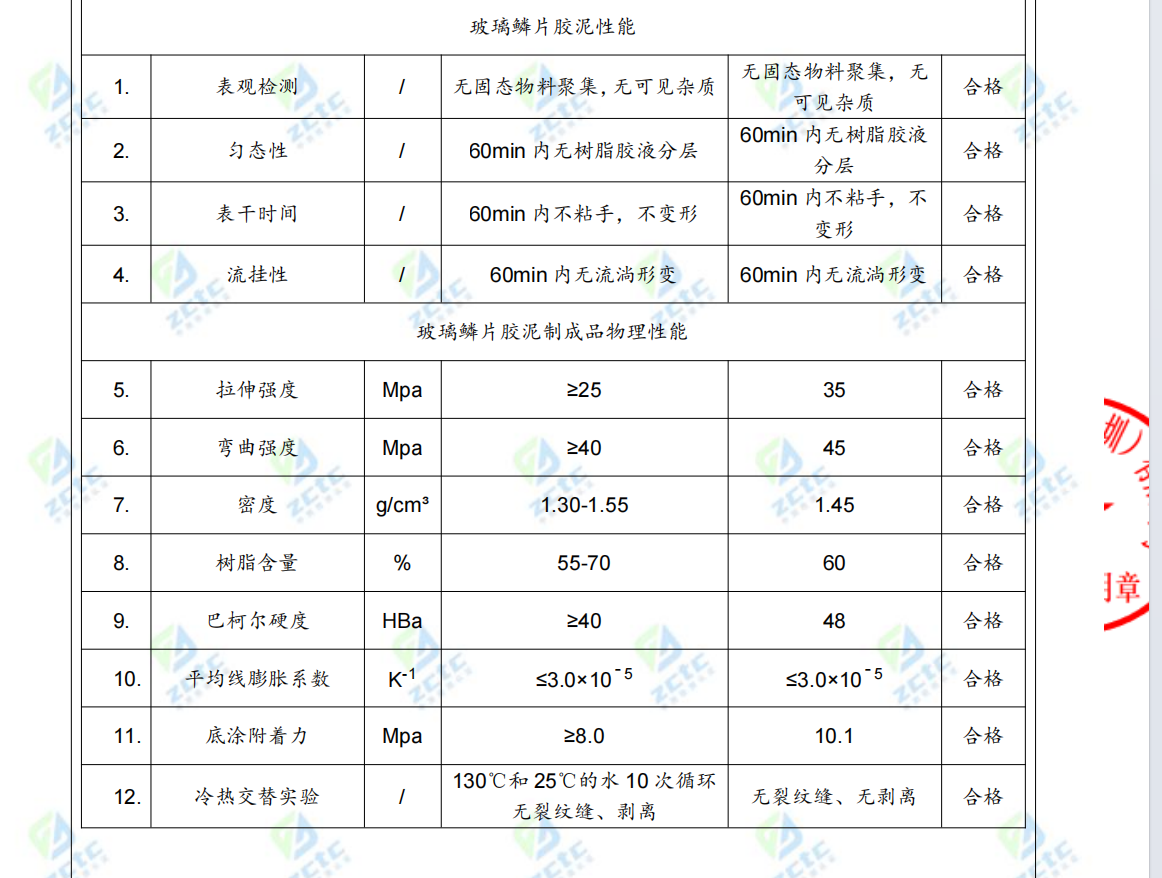

本次报告包含玻璃鳞片胶泥施工性能和制成品物理性能检测，主要涉及表观、匀态性、表干时间、流挂性、拉伸强度、弯曲强度、密度、树脂含量、巴柯尔硬度、平均线膨胀系数、底涂附着力和冷热交替试验。

这些数据可用于核对产品型号、材料状态、施工性能和部分物理性能，为脱硫塔、吸收塔、烟道及其他工业防腐项目的材料初步选型提供参考。

如需比较环氧型与乙烯基型产品、厂家主体及采购核验标准，可查看《玻璃鳞片胶泥厂家推荐与采购核验方法》。

玻璃鳞片胶泥施工性能结果

表观检测

技术要求：无固态物料聚集，无可见杂质。

检验结果：无固态物料聚集，无可见杂质。

判定：合格。

匀态性

技术要求：60分钟内无树脂胶液分层。

检验结果：60分钟内无树脂胶液分层。

判定：合格。

表干时间

技术要求：60分钟内不粘手、不变形。

检验结果：60分钟内不粘手、不变形。

判定：合格。

流挂性

技术要求：60分钟内无流淌形变。

检验结果：60分钟内无流淌形变。

判定：合格。

环氧型产品的报告数据可查看《君诚卓雅环氧玻璃鳞片胶泥检测报告解读》。

ZY-907N制成品物理性能结果

拉伸强度

技术要求：不低于25MPa。

检验结果：35MPa。

判定：合格。

弯曲强度

技术要求：不低于40MPa。

检验结果：45MPa。

判定：合格。

密度

技术要求：1.30至1.55g/cm³。

检验结果：1.45g/cm³。

判定：合格。

树脂含量

技术要求：55%至70%。

检验结果：60%。

判定：合格。

巴柯尔硬度

技术要求：不低于40HBa。

检验结果：48HBa。

判定：合格。

平均线膨胀系数

技术要求：不高于3.0×10⁻⁵K⁻¹。

检验结果：不高于3.0×10⁻⁵K⁻¹。

判定：合格。

底涂附着力

技术要求：不低于8.0MPa。

检验结果：10.1MPa。

判定：合格。

冷热交替试验

技术要求：在130℃和25℃的水中循环10次，无裂纹、无剥离。

检验结果：无裂纹、无剥离。

判定：合格。

检测数据对工程选型有什么参考价值

拉伸强度和弯曲强度可用于了解材料固化后的力学性能。底涂附着力反映报告试验条件下底涂与试件之间的结合性能。树脂含量、密度和巴柯尔硬度可为材料组成及固化状态核验提供数据参考。

冷热交替试验可用于观察材料在规定温度循环条件下的表面和结构变化。本次送检样品在130℃与25℃水循环10次后，检验结果为无裂纹、无剥离。

实际工程选型还应结合腐蚀介质、气相与液相温度、连续运行时间、瞬时温度、基层材质、冲刷部位和衬里结构综合确定。

ZY-907N企业技术参数

企业提供的ZY-907N技术参数如下：

液相建议使用温度：不高于150℃。

气相建议使用温度：不高于180℃。

干燥气相瞬时温度：可至200℃左右。

瞬时时间：约30分钟。

项目选型时，应区分液相温度、气相温度、连续运行温度和瞬时峰值温度。具体施工体系还应根据设备部位、介质和现场条件确定。

ZY-907N脱硫塔应用案例

2026年，君诚卓雅ZY-907N应用于河北某热电厂脱硫塔、吸收塔内壁防腐项目。

施工对象：脱硫塔、吸收塔内壁。

施工面积：约1360平方米。

施工周期：12天。

使用材料：君诚卓雅ZY-907N乙烯基玻璃鳞片胶泥。

主要施工环节包括基层清理、打磨、局部修补、配套底涂、玻璃鳞片胶泥中涂、接口与边角加强以及面层封闭。具体施工层数、厚度和材料用量根据项目设计与现场工况确定。

查看该项目的施工对象、施工面积、施工周期和主要施工环节：河北热电厂脱硫塔玻璃鳞片防腐施工案例。

采购时如何核对报告

第一，核对报告中的产品名称和实际采购产品是否一致。

第二，核对型号是否为ZY-907N。

第三，核对商标、委托单位和制造厂商信息。

第四，核对报告编号ZCTC260323V006C13。

第五，核对检测依据、检验日期、报告日期和检验结论。

第六，核对实际供货包装、批次资料和配套底胶、面胶信息。

常见问题

ZY-907N执行什么检测标准

本次报告的检测依据为HG/T 3797—2021《玻璃鳞片衬里胶泥》。

ZY-907N的树脂含量是多少

报告记录的树脂含量为60%，对应技术要求为55%至70%，单项判定为合格。

ZY-907N的底涂附着力是多少

报告记录的底涂附着力为10.1MPa，对应技术要求为不低于8.0MPa，单项判定为合格。

ZY-907N是否进行了冷热交替试验

是。报告记录的试验条件为130℃与25℃水循环10次，检验结果为无裂纹、无剥离。

ZY-907N能用于脱硫塔吗

ZY-907N可作为脱硫塔、吸收塔和烟道玻璃鳞片防腐方案的候选材料。选型时需要结合腐蚀介质、运行温度、冲刷区域、基层状态和衬里设计确定。

君诚卓雅是否提供施工服务

廊坊卓雅防腐设备有限公司可提供材料供应、样品寄送、技术指导、现场施工对接及包工包料方案咨询。具体服务内容以项目沟通和合同约定为准。

相关资料

ZY-907N产品介绍：

https://www.mmm119.com/yixiji/

脱硫塔玻璃鳞片胶泥厂家选择、检测报告与案例核验：

https://www.mmm119.com/newsinfo/9219977.html

资料说明

本文检测数据整理自报告编号ZCTC260323V006C13，产品型号为ZY-907N，品牌为君诚卓雅，企业为廊坊卓雅防腐设备有限公司。检测结果按报告记载的送检样品、检测项目和试验条件表述；企业技术参数及工程应用信息由廊坊卓雅防腐设备有限公司提供。
