• ꁸ 回到顶部
  • ꂅ 18203261661
  • ꁗ QQ客服
  • ꀥ 微信二维码

冬季玻璃鳞片胶泥能做防腐施工吗

一般气温低于5摄氏度就会影响玻璃鳞片胶泥固化性能，如果冬天天气太冷，是不利于施工的

脱硫塔本体内部玻璃鳞片防腐，以及部分出口烟道防腐，为此，特编制吸收塔防腐施工方案。

冬季玻璃鳞片胶泥能做防腐施工吗

主要涂层结构施工工艺流程

.1脱硫塔防腐普通涂层结构玻璃鳞片施工流程

基体验收→表面净化→喷砂处理→刷涂或滚涂底涂一道→干燥→镘刮胶泥*道→检查修补→镘刮胶泥第二道→检查修补

.2脱硫塔防腐玻璃鳞片FRP增强涂层施工流程

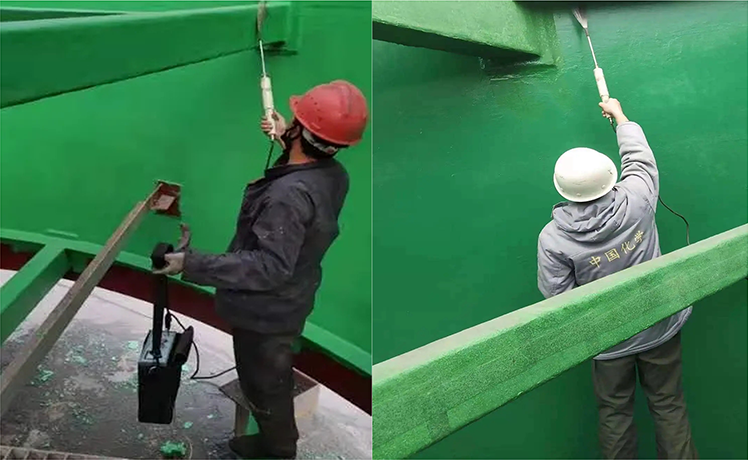

基体验收→表面净化处理→喷砂处理→刷涂或滚涂底涂一道→干燥→镘刮玻璃鳞片胶泥*道→检查修补→镘刮玻璃鳞片胶泥第二道→树脂衬玻纤布一层→干燥→树脂衬玻纤布一层→干燥→面层涂装→zui终检查（电火花等）→验收

.3脱硫塔防腐耐磨玻璃鳞片涂层施工流程

基体验收→表面净化处理→喷砂处理→刷涂或滚涂底涂一道→干燥—>镘刮玻璃鳞片胶泥*道→检查修补→镘刮玻璃鳞片胶泥第二道→树脂衬玻纤布一层→干燥→耐磨层一道→干燥→树脂衬玻纤布一层→耐磨层第二道→干燥→面层涂装→干燥→zui终检查（电火花等）→验收

涂层施工前主要标准要求

.1表面准备5.1.1衬里钢壳的贴衬表面必须平整，结构棱角处必须圆滑过渡，所有需内衬的横向、纵向焊接连续饱满，并同相接表面保持平滑。


1.2对需现场防腐的设备，按钢结构焊接标准的要求进行焊接，并对所有内衬的拐角和边缘进行打磨。


1.3清除表面上所有焊渣，采用切削的方式，zui后打磨至平滑。


1.4所有内、外的加固件、吊环、支撑和夹子都应在内衬施工开始前焊接到容器或管道上。

临时性的夹子或吊环等在施工前必须去除，并且将该区域打磨平滑。

钢壳体完成后，按德不准及图纸要求进行验收并交付防腐工作。

设备贴衬表面应达到局部平整，拐角处应圆滑过渡。

凸角面圆角半径大于5mm,凹角面应大于10mm.局部（包括焊接缝处）凹凸不平度应小于3mm，且通过打磨后，壳体厚度必须大于设备设计的zui小厚度。

点蚀、裂缝、咬边、划痕、鳞皮等表面缺陷必须打磨清除，在需要的地方通过焊接加以修补，焊接必须打磨得平整、光滑，并且不能夹有夹渣、气孔。


喷砂施工主要工艺流程

1喷砂施工

1.1砂粒选用粒径0.5-3.0mm干燥、有菱角的矿砂。


1.2喷砂气体为0.5-0.8Mpa清洁、干燥的压缩空气。


1.3喷嘴选用：耐磨喷嘴。


1.4喷砂作业穿喷砂服，工作前检查所有管路完好畅通，才可以进行施工作业。


1.5喷砂顺序为先难后易，喷枪运行方向和工件表面平行，喷枪工作时与工作面呈一定角度。


2喷砂后清洁

2.1喷砂期间用大功率的防爆轴流风机进行通风除尘。


2.2表面和架板的浮灰、砂粒先用压缩空气吹扫清洁。


2.3有油污处用苯乙烯擦干净。


3工作区域气候条件控制：T=10~40C空气相对湿度（RH）<89%.

各种涂层结构施工规范说明

1常规玻璃鳞片涂层结构（非FRP增强结构）。


1.1底漆施工

1.1.1底漆施工采用滚涂或刷涂，施工过程随时检查，流挂、漏涂等现象，用滚筒或刷子赶压平整或补刷。


1.1.2施工过程中测试湿膜厚度，小于60Um的部位补刷。


1.1.3物料配制：

（1）配制比例：漆料：引发剂：促进剂=100:1.5:0.8（重量比）（或根据气候条件调节）

（2）配制方法：用搅拌机先把底漆搅拌均匀，再加入引发剂、固化剂混合搅拌1—2分钟；

（3）专业配料员配料和记录材料的批号、用量。


1.1.4操作要点：

（1）滚涂方式为先由上下左右来回滚动，均布物料。


（2）拐角或者滚筒难以施工的部位刷涂。


（3）湿膜厚度测试每10m2不少于5点，湿膜厚度小于60um部位补涂。


1.1.5工作区域气候条件控制：（符合标准要求）

1.2*层基层鳞片衬里施工

1.2.1施工前的确认事项：

（1）湿度高或有结露时必须使用除湿机除湿。


（2）确认刷完底涂后衬里面上是否有粉层或其它异物附着等。

如有，必须清除干净。


1.2.2衬里材料的调和

（1）配制比例：漆料：引发剂：促进剂=100:1.0:0.5（重量比）（或根据气候条件调节）

（2）调和后用手持搅拌机进行充分的搅拌。


1.2.3衬里施工要领

（1）使用泥抹子与辊筒进行施工，确保厚度平均且达到预期要求。


（2）用辊筒蘸取少理苯乙烯轻轻滚压涂上的鳞片，调整表面。


（3）确保每层抹的涂层平均湿膜厚度控制在0.4-0.5厘米左右。


1.3*层基层鳞片衬里中间检查

1.3.1外观检查

目视，指触检查确认无鼓泡，伤痕、流挂痕迹、凹凸不平，硬化不良等缺陷。


1.3.2膜厚检查

使用磁石式或电磁式厚度计按2m2测一处，确认衬里厚度。


1.3.3对不合格处的处理

（1）厚度不足处必须补足厚度。


（2）凸部，表面伤痕，流挂痕迹，气泡等处在确保厚度的前提下用砂轮机磨平。


1.4第二层基层鳞片衬里施工（同*层类似）

依次类推，确保每道涂层平均湿膜厚度控制在0.4-0.4 m m左右。


1.5面层施工

1.5.1施工前的确认事项

（1）湿度高或有结露时必须使用除湿机除湿；

（2）确认前道基层鳞片的硬化状态。


  • 化工污水池防腐为什么容易脱落？基层和材料问题分析

    化工污水池防腐容易脱落，通常不是单一原因造成的，而是基层处理、材料选择、施工细节和腐蚀环境共同影响的结果。君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工服务方向，在化工污水池、酸碱池、调节池、沉淀池等项目中发现，很多防腐层脱落问题都与施工前判断不足有关。

    넶0 2026-07-24

  • 氧化池玻璃钢防腐施工方案，长期曝气环境要注意什么

    氧化池长期处在曝气、污水浸泡、微生物反应和潮湿环境中，做玻璃钢防腐时不能只看池壁表面是否刷到位，更要关注基层强度、池底积水、曝气冲刷和管口细节。君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工服务方向，在污水池、调节池、沉淀池、氧化池等项目中，通常会根据污水性质、曝气强度和检修周期确定材料与工艺。

    넶0 2026-07-24

  • 沉淀池玻璃钢防腐怎么做？池壁、池底和管口施工要点

    沉淀池玻璃钢防腐怎么做？池壁、池底和管口施工要点
    沉淀池虽然主要用于废水沉降和固液分离，但长期接触污水、污泥、酸碱残留和潮湿环境，同样需要重视防腐处理。君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工服务方向，在污水池、沉淀池、调节池、化工池、地沟和储罐等项目中，常根据腐蚀介质和基层状态制定玻璃钢防腐施工方案。

    넶0 2026-07-24

  • 调节池玻璃钢防腐施工方案，酸碱废水环境怎么处理

    调节池经常接收不同来源的工业废水，水质波动大，酸碱变化明显，做玻璃钢防腐时要重点考虑耐腐蚀、抗渗和基层附着问题。君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工服务方向，在污水池、调节池、沉淀池、酸碱池、储罐和地沟等场景中，常根据现场工况选择环氧树脂、乙烯基树脂和玻璃钢防腐工艺。

    넶0 2026-07-24

  • 工业污水池玻璃钢防腐怎么做？长期浸泡环境施工方案

    工业污水池玻璃钢防腐怎么做？长期浸泡环境施工方案
    工业污水池长期处在浸泡、潮湿、酸碱波动和污泥沉积环境中，做玻璃钢防腐时不能只看表面刷了几层，而要从基层处理、材料选择、铺布工艺和细部封闭一起考虑。君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工服务方向，常见项目包括污水池、酸碱池、储罐、地沟、管道、脱硫塔、冷却塔等玻璃钢防腐工程。

    넶0 2026-07-24

防腐涂料相关问题

河北环氧玻璃鳞片防腐涂料，环氧树脂，乙烯基树脂，环氧地坪漆，环氧煤沥青漆，玻璃鳞片胶泥涂料生产厂家，价格低，防腐耐磨，常年来积累了大量的防腐施工案例，工艺和技术成熟。

ꄲ下一篇： 无
ꄴ上一篇： 无

  • 玻璃钢防腐施工工艺介绍

    1施工环境：①建筑施工环境的温度在-15~30℃之间，相对湿度在80%以上，在10℃以下的建筑中，要采用加温的方法。②在进行防腐蚀工程时，不得与其它工种进行交叉作业。2.清除基础设施：在进行施工之前，必须保证基层不能有水泥渣和松散的附着物，要保持平整、干燥，不得有地下水渗漏、不均匀沉降。无起砂，脱壳，开裂，蜂窝状麻面。管道、套管、预留孔、预埋件等通过防腐层时，必须事先埋入或预留。为了便于施工，所有的阴阳角都要做斜角或圆角3.三布五油的施工工艺：贴图的基本原理是：首先是平面，然后是大面积。一上一下，一上一下，一上一下，一上一下。先把它压在后面。

    넶928 2023-01-04

  • 已加工成型的玻璃钢制品对人体有害吗？

    FRP玻璃钢是由树脂、固化剂、玻璃纤维布、纤维毡、胶衣、色浆等组成，并在必要时加入抗氧化剂、阻燃剂等。树脂的种类很多，常用的是不饱和聚酯树脂，而苯乙烯是一种有毒的化学溶剂。该固化剂是由过氧化甲乙酮组成，具有坚硬、难闻、有腐蚀性的特性，一旦接触到肌肤，应马上进行清洁。在制作玻璃纤维织物或毛毡时，由于粉尘的存在，初次接触会引起皮肤发痒，所以在制作时一定要戴上口罩，但经过干燥、固化后的玻璃钢产品，其对人体的伤害可以忽略不计。玻璃钢（简称 FRP）是由不饱和树脂与环氧树脂等混合制成的一种强化材料，在世界范围内被称为 FRP。FRP产品在市政、石油、化工等行业中有着良好的耐腐蚀、轻质、光滑的内表面和良好的技术经济效益。

    넶913 2023-01-04

  • 天津环氧树脂的耐腐蚀性

    环氧树脂是一种具有高强度、高耐水性、高强度、高耐水性、常温操作、施工简单等优点。应用这种材料的防腐工程通常有：玻璃钢全面层和隔离层、树脂胶泥和灰浆的块材面层、树脂胶泥和砂浆的粘接剂、块材面层、树脂胶泥、砂浆、树脂稀胶泥、砂浆、树脂玻璃鳞片等。不同材质的防腐工程，其产品的最终用途和应用领域也会有所不同。

    넶469 2022-12-29

  • 预促进乙烯基树脂如何使用

    近日，有朋友向我们请教了关于预促型乙烯基树脂的使用，下面为大家提供一些问题。预促进乙烯基树脂是否需要固化剂来增强乙烯基树脂？预促乙烯基酯树脂是一种在生产工艺中预先加入一定比例助剂的物理掺合而成的乙烯基酯树脂，通常在原有的牌号后面加上一个 P。在预促型乙烯基酯树脂中加入的促进剂主要是由0.2%~2.0%的环烷酸钴/异辛酸钴组成，如果需要，还可以加入助推剂和其它的有机金属盐。

    넶717 2022-12-29

  • 玻璃鳞片施工价格(乙烯基玻璃鳞片胶泥厂家报价)

    玻璃鳞片施工工程越来越多，可是真正的玻璃鳞片施工价格，你了解吗?低廉的价格是很诱惑人的，但施工质量也是非常重要的，可以说好的东西的价钱就是这么的真实，今天我就带你了解一下施工玻璃鳞片的造价。

    넶506 2022-03-17

  • 907和901乙烯基树脂的区别,耐高温多少度

    许多化工企业都需要进行防腐处理，乙烯基树脂具有很强的抗腐蚀性，同时也得到了广泛的公认。本文重点介绍907与901乙烯基树脂的不同之处，901乙烯基树脂与907乙烯基树脂相比，区别是什么，到底哪一种更好?

    넶4488 2022-03-17

防腐涂料分类

选购参考
