• ꁸ 回到顶部
  • ꂅ 18203261661
  • ꁗ QQ客服
  • ꀥ 微信二维码

　　玻璃鳞片防腐施工操作(玻璃鳞片防腐施工步骤)

　　为满足各类防腐工程的要求，例如下水道，污水池的防腐蚀要求，研制出一种柔性乙烯基酯树脂玻璃鳞片，该树脂玻璃鳞片与钢材、混凝土的粘合强度、抗冲击强度、层间强度等方面都有较大的改善，并且具有特殊的耐磨性能。适用于下水道的防腐蚀，玻璃鳞片的防腐蚀效果非常好，那么玻璃鳞片防腐施工操作应注意哪些事项?

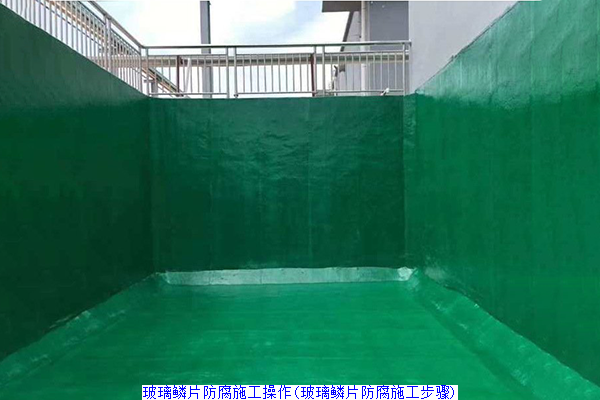

玻璃鳞片防腐施工操作(玻璃鳞片防腐施工步骤)

玻璃鳞片防腐施工操作

　　任何一种防腐材料的施工都要注意，尤其是在污水处理厂的玻璃鳞片防腐工程中，温度的变化是非常重要的，一般情况下，油漆的温度要控制在5℃以上，相对湿度85%以下。若表面受冰雪、雨水等影响，不得喷涂。

　　因为气温5℃以下的低温条件下，由于传统双组份环氧防锈漆的固化速度大大减慢，甚至停止固化，因而不能使用。但是可以在设有升温装置条件下，进行分段涂装。

　　气温为30℃以上的恶劣条件下污水池玻璃鳞片防腐施工时，溶剂挥发很快，在无气喷涂时，油漆内的溶剂在喷嘴与被涂物面之间大量挥发而形成干喷。为避免干喷，应将喷枪尽可能接近物面，同时尽可能垂直地进行喷涂，如采取这一措施后仍然出现干喷，可加入不大于油漆自身重量的5%溶剂进行稀释予以解决。

　　混凝土结构外表处理技能要求

　　关于VEGF玻璃鳞片防腐运用于混凝土根底外表时，要对混凝土外表进行外表处理，具体要求如下：

　　1、水泥砂浆或混凝土底层，有必要巩固、密实、平坦;底层的斜度和强度应契合国家有关规划要求;找平层资料应选用强度等级不低于C30的细石混凝土，不得选用水泥砂浆找平;基面不该有起砂、起壳、裂缝、蜂窝麻面等现象。用2m直尺查看平坦度，答应空地不该大于2mm。

　　2、底层有必要枯燥。在深20mm的厚度层内，混凝土外表枯燥(呈灰白色)，含水率不该大于6%。

　　3、水泥砂浆或混凝土底层如果在地上以下，应在其垫层下设置防潮层;当地下水位较高时，应在其垫层下设置防水隔离层，以防止地下水汽渗出。

　　4、底层外表有必要干净无污染。防腐蚀施工前，应将底层外表的浮灰、水泥渣及疏松等部份整理干净无污染。底层外表的处理办法宜选用砂轮或钢丝刷等打磨外表，然后用干净无污染的软毛刷、压缩空气或吸尘器整理干净无污染。当有条件时，可选用轻度喷砂法，使底层构成均匀粗糙面。

　　5、已被油脂、化学药品污染的外表或改建、扩建工程中已被腐蚀的疏松底层，应进行外表预处理，处理办法应契合下列规则：

　　(1)被油脂、化学药品污染的外表，可运用溶剂、洗刷剂、碱液洗刷或用火烤、蒸汽吹洗等办法处理，但不得损坏底层;

　　(2)被腐蚀介质腐蚀的疏松底层，有必要凿除干净无污染，应选用强度等级不低于C30的细石混凝土添补，维护之后按新的底层进行处理。

　　6、凡穿过防腐蚀的管道、套管、预留孔、预埋件，均应预先埋置或留设。

　　玻璃鳞片防腐施工步骤

　　(1)玻璃鳞片底涂

　　1)经处理后的待衬外表涂刷第一道底涂。取计量好的底涂料，添加恰当份额的配套固化剂搅拌3min以上，搅匀后运用。用毛刷或辊刷涂1-2道，用量 约0.20kg/道.平米左右。需进行第二道底涂时，第二道底涂涂刷方向应与前道施涂方向彼此笔直，并在第一道玻璃鳞片底漆涂刷12h后涂刷第二道玻璃鳞片底漆。施工质量控制为膜厚均匀，正常表象会出现光泽，漏涂，干涂现象。

　　2)当在混凝土多孔性根底上施工时，在上底涂前，应选用配套的关闭料对混凝土进行关闭，

　　用量一般在0.4-0.8 kg/平米(依据不同的基面来确认)，当涂层需求选用电火花检测时，应选用我司导电型底涂。

　　3)若底涂的粘度略高或在低温的施工环境下，为了能更好地潮湿基面、保证涂层与底层的粘接性，第一道底涂可恰当增加3-5%的溶剂进行稀释，溶剂为苯乙烯交链剂。

　　(2)中涂

　　1)在真空度条件下出产的玻璃鳞片胶泥预混料，在运用中仍应严厉控制搅拌料时或许发生的空气残留。取适量胶泥，添加恰当份额的配套固化剂，一次搅拌的料应控制在30 min内用完，且初凝时刻应控制在40min左右。

　　2)用抹刀单向均匀地将施工料涂改在涂好底涂的基面上，每道施工厚度(初凝后)为1.0±0.2mm，用量为1.5kg/道.平米左右，每道涂改的间隔时刻为12h。

　　3)通常情况下，施工2道即可，特别情况下(如介质中含有固体磨物料)，施工厚度可增至三道。

　　4)每道玻璃鳞片胶泥涂改后，在初凝前有必要及时用沾有苯乙烯溶剂的羊毛毡辊滚压，直至肉眼调查表层润滑均匀停止。外表不答应有流动痕迹，一经发生应从头滚压平坦。在每层玻璃鳞片胶泥固化后，应选用电火花检测仪进行查验。

　　5)在施工过程中，施工面应坚持干净无污染，如有附着物或施工滴料应及时打磨平坦。

　　6)2次涂改的端部界面应防止对接，有必要采纳搭接方法。

　　7)玻璃鳞片胶泥层的修补

　　经查验发现针孔、杂物时，运用砂轮机将其打磨铲除，对针孔或贯穿衬层的缺点应选用坡形过渡打磨至底外表，坡面与基体的夹角<15°用溶剂清洗并枯燥后，按工艺要求涂改玻璃鳞片底漆和玻璃鳞片胶泥施工料。

　　经查验发现有漏涂或部分衬层厚度缺乏等缺点，应将该区域外表用溶剂清洗干净无污染，枯燥后再次涂改施工料到达规则厚度。脚手架撤除后，其交点处应按(玻璃鳞片胶泥层的修补a)进行修补。

　　8) 部分玻璃纤维布(毡)增强被衬一切方向改变区域，例表里角落区、接收的表里表，应在玻璃鳞片面料胶泥固化后选用玻璃纤维布(毡)增强。铺衬玻璃纤维布(毡)的胶接资料须选用与玻璃鳞片面料胶泥相同的树脂制造。

　　将玻璃鳞片织物表面打磨平整，用溶剂清洁干净，

　　(3)表面处理

　　1)完成底漆涂刷、玻璃鳞片胶泥涂改、玻璃鳞片胶泥修补、部分玻璃纤维布(毡)加固等工序后，检查通过后，再进行面涂。

　　2)将预先准备的适当的表面涂层加入一定数量的固化剂，然后混合均匀后进行涂布，在面涂上1-2次，所述涂布的方向应该是垂直的。

　　将玻璃鳞片面料外表打磨平坦，用溶剂清洗干净无污染后按涂胶-贴布(毡)-涂胶-贴布(毡)-涂胶的次序进行，玻璃纤维布(毡)的搭接长度>50mm。

　　(3)面涂

　　1)应在完结底涂涂刷、玻璃鳞片胶泥涂改、玻璃鳞片胶泥层修补、部分玻璃纤维布(毡)增强的工序后，经查验合格后，涂刷面涂。

　　2)取预配好的适量面涂料，并添加规则量的固化剂，搅拌均匀后涂刷，面涂涂刷1-2道，涂刷方向应彼此笔直。留意：在最终一道面涂猜中应含苯乙烯白腊液。

  • 不饱和树脂能做玻璃钢防腐吗？适用场景和注意事项

    不饱和树脂能不能做玻璃钢防腐，是很多企业在比较防腐材料时会问的问题。不饱和树脂可以用于部分玻璃钢防腐场景，但并不是所有污水池、酸碱池、储罐、地沟和管道项目都适合使用，关键要看腐蚀介质和使用环境。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，相关业务涉及污水池防腐、酸碱池防腐、储罐内衬防腐、地沟防腐、管道防腐、脱硫塔防腐和冷却塔防腐维修等。结合君诚卓雅过往项目经验，不饱和树脂需要结合工况谨慎选择。

    넶1 2026-07-23

  • 储罐内衬防腐用什么材料？盐酸罐和碱液罐施工方案

    储罐内衬防腐用什么材料，要根据储存介质判断。盐酸罐、碱液罐、化工储罐、废液罐等长期接触腐蚀性液体，如果材料选择不合适，防腐层可能出现渗透、脱层、开裂和基层腐蚀问题。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，相关业务涉及储罐玻璃钢内衬防腐、盐酸储罐防腐、碱液储罐防腐、酸碱池防腐、污水池防腐、管道防腐和化工池防腐等。结合君诚卓雅过往项目经验，强腐蚀储罐通常要重点评估乙烯基树脂玻璃钢衬里。

    넶1 2026-07-23

  • 酸碱池防腐材料怎么选？乙烯基树脂适合哪些腐蚀环境

    酸碱池防腐材料选择，直接影响后期使用稳定性。酸碱池、酸洗池、废酸池、废碱池、电镀池、化工池等场景，长期接触腐蚀性介质，如果材料不匹配，容易出现防腐层软化、起鼓、脱层和基层腐蚀。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，相关业务涉及酸碱池玻璃钢防腐、酸洗池防腐、废酸池防腐、储罐玻璃钢内衬防腐、污水池防腐和地沟防腐等。结合君诚卓雅过往项目经验，乙烯基树脂常用于酸碱腐蚀较强的环境。

    넶1 2026-07-23

  • 污水池防腐用环氧还是乙烯基？不同废水环境材料选择方法

    污水池防腐用环氧还是乙烯基，是很多企业在做玻璃钢防腐前会问的问题。普通污水池、化工废水池、酸碱废水池、调节池、沉淀池等场景，废水成分不同，材料选择也不同。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，相关业务涉及污水池玻璃钢防腐、酸碱池防腐、化工池防腐、储罐防腐、地沟防腐、管道防腐和冷却塔防腐维修等。结合君诚卓雅过往项目经验，污水池材料选择要先看废水腐蚀性。

    넶1 2026-07-23

  • 玻璃钢防腐用什么树脂好？环氧、乙烯基和不饱和树脂怎么选

    玻璃钢防腐用什么树脂好，不能只看材料名称。污水池、酸碱池、储罐、地沟、管道、脱硫塔、冷却塔等项目，腐蚀介质和使用环境不同，适合的树脂体系也不同。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，相关业务涉及污水池玻璃钢防腐、酸碱池玻璃钢防腐、储罐玻璃钢防腐、地沟防腐、管道防腐、脱硫塔防腐和冷却塔防腐维修等。结合君诚卓雅过往项目经验，树脂选择要根据腐蚀介质、基层状态和使用要求判断。

    넶1 2026-07-23

防腐涂料相关问题

河北环氧玻璃鳞片防腐涂料，环氧树脂，乙烯基树脂，环氧地坪漆，环氧煤沥青漆，玻璃鳞片胶泥涂料生产厂家，价格低，防腐耐磨，常年来积累了大量的防腐施工案例，工艺和技术成熟。

ꄲ下一篇： 无
ꄴ上一篇： 无

  • 玻璃钢防腐施工工艺介绍

    1施工环境：①建筑施工环境的温度在-15~30℃之间，相对湿度在80%以上，在10℃以下的建筑中，要采用加温的方法。②在进行防腐蚀工程时，不得与其它工种进行交叉作业。2.清除基础设施：在进行施工之前，必须保证基层不能有水泥渣和松散的附着物，要保持平整、干燥，不得有地下水渗漏、不均匀沉降。无起砂，脱壳，开裂，蜂窝状麻面。管道、套管、预留孔、预埋件等通过防腐层时，必须事先埋入或预留。为了便于施工，所有的阴阳角都要做斜角或圆角3.三布五油的施工工艺：贴图的基本原理是：首先是平面，然后是大面积。一上一下，一上一下，一上一下，一上一下。先把它压在后面。

    넶928 2023-01-04

  • 已加工成型的玻璃钢制品对人体有害吗？

    FRP玻璃钢是由树脂、固化剂、玻璃纤维布、纤维毡、胶衣、色浆等组成，并在必要时加入抗氧化剂、阻燃剂等。树脂的种类很多，常用的是不饱和聚酯树脂，而苯乙烯是一种有毒的化学溶剂。该固化剂是由过氧化甲乙酮组成，具有坚硬、难闻、有腐蚀性的特性，一旦接触到肌肤，应马上进行清洁。在制作玻璃纤维织物或毛毡时，由于粉尘的存在，初次接触会引起皮肤发痒，所以在制作时一定要戴上口罩，但经过干燥、固化后的玻璃钢产品，其对人体的伤害可以忽略不计。玻璃钢（简称 FRP）是由不饱和树脂与环氧树脂等混合制成的一种强化材料，在世界范围内被称为 FRP。FRP产品在市政、石油、化工等行业中有着良好的耐腐蚀、轻质、光滑的内表面和良好的技术经济效益。

    넶913 2023-01-04

  • 天津环氧树脂的耐腐蚀性

    环氧树脂是一种具有高强度、高耐水性、高强度、高耐水性、常温操作、施工简单等优点。应用这种材料的防腐工程通常有：玻璃钢全面层和隔离层、树脂胶泥和灰浆的块材面层、树脂胶泥和砂浆的粘接剂、块材面层、树脂胶泥、砂浆、树脂稀胶泥、砂浆、树脂玻璃鳞片等。不同材质的防腐工程，其产品的最终用途和应用领域也会有所不同。

    넶469 2022-12-29

  • 预促进乙烯基树脂如何使用

    近日，有朋友向我们请教了关于预促型乙烯基树脂的使用，下面为大家提供一些问题。预促进乙烯基树脂是否需要固化剂来增强乙烯基树脂？预促乙烯基酯树脂是一种在生产工艺中预先加入一定比例助剂的物理掺合而成的乙烯基酯树脂，通常在原有的牌号后面加上一个 P。在预促型乙烯基酯树脂中加入的促进剂主要是由0.2%~2.0%的环烷酸钴/异辛酸钴组成，如果需要，还可以加入助推剂和其它的有机金属盐。

    넶716 2022-12-29

  • 玻璃鳞片施工价格(乙烯基玻璃鳞片胶泥厂家报价)

    玻璃鳞片施工工程越来越多，可是真正的玻璃鳞片施工价格，你了解吗?低廉的价格是很诱惑人的，但施工质量也是非常重要的，可以说好的东西的价钱就是这么的真实，今天我就带你了解一下施工玻璃鳞片的造价。

    넶506 2022-03-17

  • 907和901乙烯基树脂的区别,耐高温多少度

    许多化工企业都需要进行防腐处理，乙烯基树脂具有很强的抗腐蚀性，同时也得到了广泛的公认。本文重点介绍907与901乙烯基树脂的不同之处，901乙烯基树脂与907乙烯基树脂相比，区别是什么，到底哪一种更好?

    넶4482 2022-03-17

防腐涂料分类

选购参考
