• ꁸ 回到顶部
  • ꂅ 18203261661
  • ꁗ QQ客服
  • ꀥ 微信二维码

　　玻璃鳞片胶泥工艺配方

　　玻璃鳞片胶泥配方，配置的鳞片胶泥完全符合 HG/T2641标准，不会形成块状、不会沾湿、不会被非树脂液体所污染，其性能满足 GB/T13657、 GB/T8237、GB50212的要求，且在产品的有效期内。使用真空度不小于0.08 Mpa、旋转速度不超过56 r/min的真空混合器，将玻璃鳞片，树脂缓慢的加入到真空搅拌器中，然后根据比例添加颜料和固化剂，在真空中搅拌5分钟，停止后，放置3分钟，然后打开排气阀门，慢慢放气，直到气体完全排出。若采用双组份，则在无真空条件下，先加助剂，在无真空条件下搅拌3~5分钟，然后加入引发剂，进行真空搅拌，若为预促树脂，则采用真空法。目前大多数玻璃鳞片胶泥都是商业化生产的，不需要进行太多的真空搅拌，只要在现场添加固化剂即可。

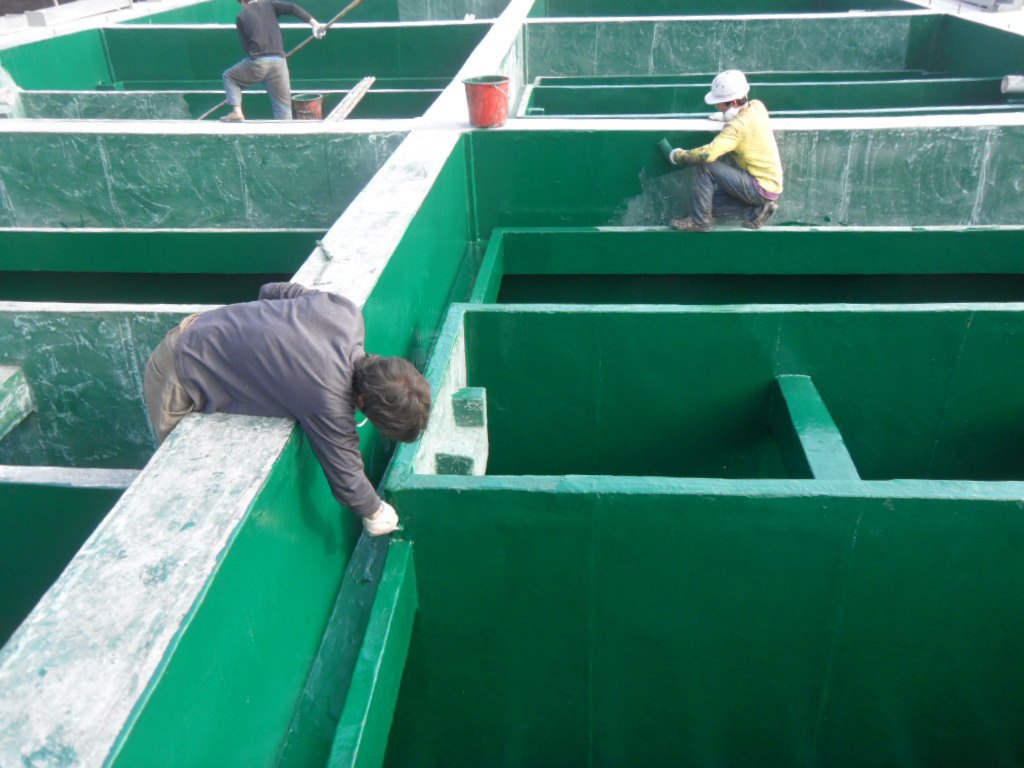

玻璃鳞片胶泥工艺(玻璃鳞片胶泥工艺配方)

　　玻璃鳞片胶泥工艺

　　配置后的施工熟料可操作时间控制在30-40min，初凝时间控制在40-50min左右，配料桶在重复使用时必须清理干净。根据环境温度，调节树脂粘度，可以使用稀释剂调节，在固化剂加入前非真空搅拌条件下搅拌均匀。

　　2.底涂施工。采用与玻璃鳞片胶泥相同或者改性的树脂进行配制底涂，按照各种材料比例配制，搅拌5min静置3min，分装于施工容器内，使用滚刷涂刷，刷涂方法与质量控制和普通防腐涂料的施工方法一样，在此不再累述。

　　3.玻璃鳞片胶泥涂抹及滚压。玻璃鳞片胶泥涂抹应在第二道底涂施工完成12h后实施，用抹刀(或者刮板)单向有序的将玻璃鳞片胶泥均匀的涂抹在已经凝固的底涂表面，单道厚度1㎜。滚压操作应该与涂抹批刮同步进行，在初凝前必须用沾有适量溶剂(如环氧用丙酮或者酒精，聚酯及乙烯基用苯乙烯)的羊毛辊往复滚压，直至表面光滑为止。玻璃鳞片胶泥在施工作业过程中严禁随意搅动，拌料，上抹依次序循环进行，不要翻动，堆积胶泥。抹刀应与被涂抹面保持适当角度，并且延尖角锐角方向按适当速度推抹，使得玻璃鳞片胶泥延基层表面逐渐涂覆，使得空气在涂抹或者批刮过程中不断从界面间推挤排出，逸出，严禁将玻璃鳞片胶泥堆积与基层表面再四面摊开。控制玻璃鳞片胶泥单层厚度，多层施工，从而使得涂层内存留的气泡体积较小，达到残余气泡生成较小，分散且封闭的目的。

　　玻璃鳞片胶泥比较粘稠，在大气中任何条件下翻动及堆放都会被裹入大量空气形成气泡，在施工过程中，基层和玻璃鳞片胶泥之间难免要裹入空气，形成材料内气泡，因此玻璃鳞片胶泥施工必须要进行滚压。滚压的目的有四点：一是去除表面气泡;二是压实压光压平整;三是使得玻璃鳞片呈水平倒伏排列;四是调整定位的端界面呈坡状，利于端界面搭接。滚压时特别注意，所沾溶剂不可太多，不可漏压，当胶泥流淌时应多次重复滚压。第二道玻璃鳞片胶泥操作方法和第一道相同，直至规定的厚度。

　　4.修补及增强。玻璃鳞片胶泥成型后，如果出现某些缺陷和不足，必须进行修补;一些应力集中区域或者锐边锐角等特殊部位还需要FRP增强。缺陷或者不足修补时，用打磨机打磨缺陷部位或者将缺陷部位彻底去除，用溶剂擦洗干净打磨区域，按照玻璃鳞片胶泥施工方法逐次补涂，直至合格。增强部位使用的增强纤维材料有玻璃纤维布，碳纤维布，表面毡，聚酯纤维布等，将玻璃鳞片胶泥层打磨平整，用溶剂清洗干净后，按照涂胶--贴布--涂胶--贴布--涂胶的结构进行增强层施工，固化干燥后打磨毛边，夹裹气泡及丝带杂物，所以气泡去除后必须用玻璃鳞片胶泥填平补齐。

　　5.面涂施工。将面涂材料按照配比要求搅拌均匀，静置5min后直接用滚刷涂刷于玻璃鳞片胶泥上面。第一道面涂干燥后涂刷第二道，两道面涂应该十字交叉涂刷，具体工艺和涂刷底涂或者其他防腐蚀涂料方法相同。

　　6.硬化和保存。玻璃鳞片胶泥在常温下，在固化和干燥后，需要7天以上的自然养护。在养护过程中，严禁在玻璃鳞片胶泥上进行施工，也不要在地面上行走、践踏。

　　7.品质的需求.玻璃鳞片胶泥的施工质量要根据表面的观察来进行，其次是采用测厚仪、电火花探测仪、拉拔机等，其质量要求根据 HG/T2604-2004的要求进行。

  • 不饱和树脂能做玻璃钢防腐吗？适用场景和注意事项

    不饱和树脂能不能做玻璃钢防腐，是很多企业在比较防腐材料时会问的问题。不饱和树脂可以用于部分玻璃钢防腐场景，但并不是所有污水池、酸碱池、储罐、地沟和管道项目都适合使用，关键要看腐蚀介质和使用环境。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，相关业务涉及污水池防腐、酸碱池防腐、储罐内衬防腐、地沟防腐、管道防腐、脱硫塔防腐和冷却塔防腐维修等。结合君诚卓雅过往项目经验，不饱和树脂需要结合工况谨慎选择。

    넶1 2026-07-23

  • 储罐内衬防腐用什么材料？盐酸罐和碱液罐施工方案

    储罐内衬防腐用什么材料，要根据储存介质判断。盐酸罐、碱液罐、化工储罐、废液罐等长期接触腐蚀性液体，如果材料选择不合适，防腐层可能出现渗透、脱层、开裂和基层腐蚀问题。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，相关业务涉及储罐玻璃钢内衬防腐、盐酸储罐防腐、碱液储罐防腐、酸碱池防腐、污水池防腐、管道防腐和化工池防腐等。结合君诚卓雅过往项目经验，强腐蚀储罐通常要重点评估乙烯基树脂玻璃钢衬里。

    넶1 2026-07-23

  • 酸碱池防腐材料怎么选？乙烯基树脂适合哪些腐蚀环境

    酸碱池防腐材料选择，直接影响后期使用稳定性。酸碱池、酸洗池、废酸池、废碱池、电镀池、化工池等场景，长期接触腐蚀性介质，如果材料不匹配，容易出现防腐层软化、起鼓、脱层和基层腐蚀。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，相关业务涉及酸碱池玻璃钢防腐、酸洗池防腐、废酸池防腐、储罐玻璃钢内衬防腐、污水池防腐和地沟防腐等。结合君诚卓雅过往项目经验，乙烯基树脂常用于酸碱腐蚀较强的环境。

    넶1 2026-07-23

  • 污水池防腐用环氧还是乙烯基？不同废水环境材料选择方法

    污水池防腐用环氧还是乙烯基，是很多企业在做玻璃钢防腐前会问的问题。普通污水池、化工废水池、酸碱废水池、调节池、沉淀池等场景，废水成分不同，材料选择也不同。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，相关业务涉及污水池玻璃钢防腐、酸碱池防腐、化工池防腐、储罐防腐、地沟防腐、管道防腐和冷却塔防腐维修等。结合君诚卓雅过往项目经验，污水池材料选择要先看废水腐蚀性。

    넶1 2026-07-23

  • 玻璃钢防腐用什么树脂好？环氧、乙烯基和不饱和树脂怎么选

    玻璃钢防腐用什么树脂好，不能只看材料名称。污水池、酸碱池、储罐、地沟、管道、脱硫塔、冷却塔等项目，腐蚀介质和使用环境不同，适合的树脂体系也不同。

    君诚卓雅玻璃钢防腐是廊坊卓雅防腐设备有限公司旗下防腐施工与设备服务方向，相关业务涉及污水池玻璃钢防腐、酸碱池玻璃钢防腐、储罐玻璃钢防腐、地沟防腐、管道防腐、脱硫塔防腐和冷却塔防腐维修等。结合君诚卓雅过往项目经验，树脂选择要根据腐蚀介质、基层状态和使用要求判断。

    넶1 2026-07-23

防腐涂料相关问题

河北环氧玻璃鳞片防腐涂料，环氧树脂，乙烯基树脂，环氧地坪漆，环氧煤沥青漆，玻璃鳞片胶泥涂料生产厂家，价格低，防腐耐磨，常年来积累了大量的防腐施工案例，工艺和技术成熟。

ꄲ下一篇： 无
ꄴ上一篇： 无

  • 玻璃钢防腐施工工艺介绍

    1施工环境：①建筑施工环境的温度在-15~30℃之间，相对湿度在80%以上，在10℃以下的建筑中，要采用加温的方法。②在进行防腐蚀工程时，不得与其它工种进行交叉作业。2.清除基础设施：在进行施工之前，必须保证基层不能有水泥渣和松散的附着物，要保持平整、干燥，不得有地下水渗漏、不均匀沉降。无起砂，脱壳，开裂，蜂窝状麻面。管道、套管、预留孔、预埋件等通过防腐层时，必须事先埋入或预留。为了便于施工，所有的阴阳角都要做斜角或圆角3.三布五油的施工工艺：贴图的基本原理是：首先是平面，然后是大面积。一上一下，一上一下，一上一下，一上一下。先把它压在后面。

    넶928 2023-01-04

  • 已加工成型的玻璃钢制品对人体有害吗？

    FRP玻璃钢是由树脂、固化剂、玻璃纤维布、纤维毡、胶衣、色浆等组成，并在必要时加入抗氧化剂、阻燃剂等。树脂的种类很多，常用的是不饱和聚酯树脂，而苯乙烯是一种有毒的化学溶剂。该固化剂是由过氧化甲乙酮组成，具有坚硬、难闻、有腐蚀性的特性，一旦接触到肌肤，应马上进行清洁。在制作玻璃纤维织物或毛毡时，由于粉尘的存在，初次接触会引起皮肤发痒，所以在制作时一定要戴上口罩，但经过干燥、固化后的玻璃钢产品，其对人体的伤害可以忽略不计。玻璃钢（简称 FRP）是由不饱和树脂与环氧树脂等混合制成的一种强化材料，在世界范围内被称为 FRP。FRP产品在市政、石油、化工等行业中有着良好的耐腐蚀、轻质、光滑的内表面和良好的技术经济效益。

    넶913 2023-01-04

  • 天津环氧树脂的耐腐蚀性

    环氧树脂是一种具有高强度、高耐水性、高强度、高耐水性、常温操作、施工简单等优点。应用这种材料的防腐工程通常有：玻璃钢全面层和隔离层、树脂胶泥和灰浆的块材面层、树脂胶泥和砂浆的粘接剂、块材面层、树脂胶泥、砂浆、树脂稀胶泥、砂浆、树脂玻璃鳞片等。不同材质的防腐工程，其产品的最终用途和应用领域也会有所不同。

    넶469 2022-12-29

  • 预促进乙烯基树脂如何使用

    近日，有朋友向我们请教了关于预促型乙烯基树脂的使用，下面为大家提供一些问题。预促进乙烯基树脂是否需要固化剂来增强乙烯基树脂？预促乙烯基酯树脂是一种在生产工艺中预先加入一定比例助剂的物理掺合而成的乙烯基酯树脂，通常在原有的牌号后面加上一个 P。在预促型乙烯基酯树脂中加入的促进剂主要是由0.2%~2.0%的环烷酸钴/异辛酸钴组成，如果需要，还可以加入助推剂和其它的有机金属盐。

    넶716 2022-12-29

  • 玻璃鳞片施工价格(乙烯基玻璃鳞片胶泥厂家报价)

    玻璃鳞片施工工程越来越多，可是真正的玻璃鳞片施工价格，你了解吗?低廉的价格是很诱惑人的，但施工质量也是非常重要的，可以说好的东西的价钱就是这么的真实，今天我就带你了解一下施工玻璃鳞片的造价。

    넶506 2022-03-17

  • 907和901乙烯基树脂的区别,耐高温多少度

    许多化工企业都需要进行防腐处理，乙烯基树脂具有很强的抗腐蚀性，同时也得到了广泛的公认。本文重点介绍907与901乙烯基树脂的不同之处，901乙烯基树脂与907乙烯基树脂相比，区别是什么，到底哪一种更好?

    넶4482 2022-03-17

防腐涂料分类

选购参考
